施工マニュアル

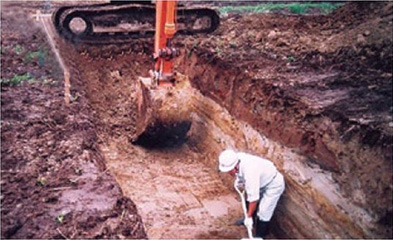

根切り

根入れ深さは土質により35cm、かつ擁壁高さの15／100、45cmかつ20／100の規定がある。

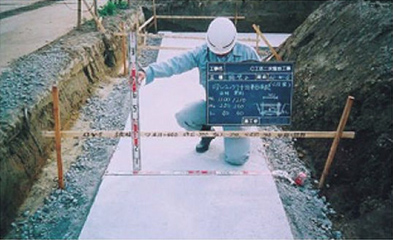

地　業

栗石地業の上に捨てコンクリートを打つ。表面には墨出しを行う。

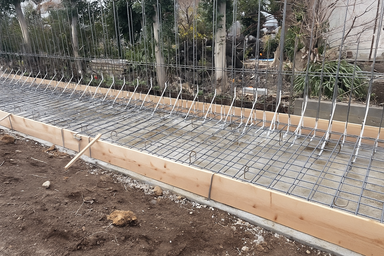

配　筋

スラブ筋、壁縦筋ハンチ筋を組立てる。（かぶり厚さは6cm）せき板を取付ける。

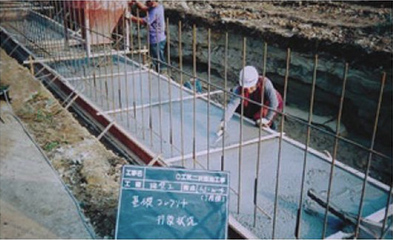

コンクリート打ち

基礎スラブのコンクリート打込み。強度は21N/mm²スランプは15cm。

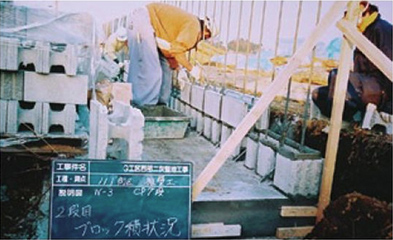

CP型枠の組積

縦遣方にならい、CP型枠（1段目はハンチ用）の組積みを行う。目地モルタルの強度は24N/mm²。

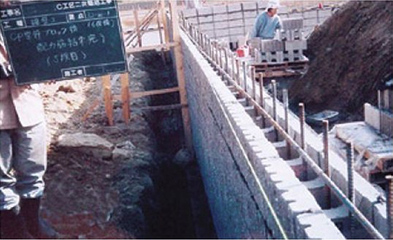

配　筋

CP型枠の組積時に壁横筋を配置する。（かぶり厚さはシェルを除き正面側3cm、背面側4cm）

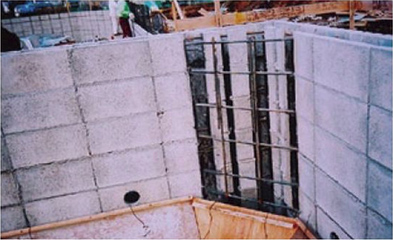

型枠の組立て

ハンチ・屈曲部及び端部にはせき板を取付ける。取付け前には掃除をする。

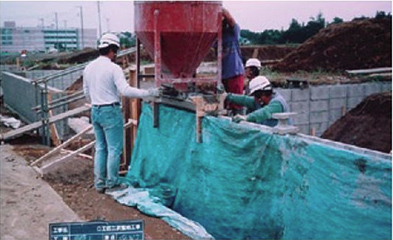

コンクリート打ち

CP型枠を養生してコンクリートを打込む。強度は21N/mm²、スランプは18cm。

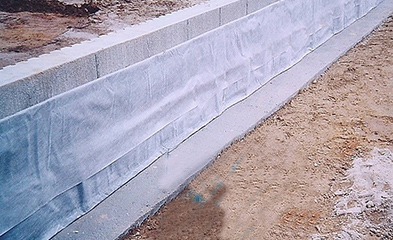

透水層の設置

水抜きパイプは壁面3m²に1個、フィルタを取付けた後、透水層（シート又は裏込石）を設ける。

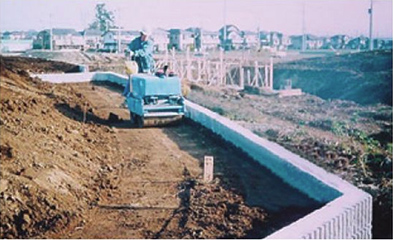

埋戻し

コンクリートの強度が発生した後、発生土または砂質土で埋戻しながら転圧をする。

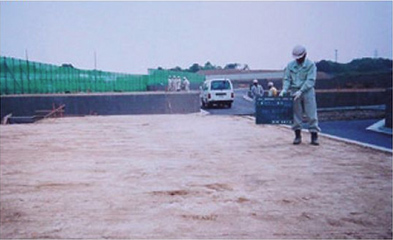

完　成

地表面の不陸をとり、良質土をまきかけ締固める。

注　意

屈曲部（角度60°～120°）は、背面を１辺50cmの長さの2等辺三角形の大きさでコンクリート補強をする。伸縮目地は20m以内ごと、屈曲部周辺の１辺、擁壁の大きく変化する個所に設ける。

＊施工は国土交通大臣認定の「ＣＰ型枠擁壁築造仕様書」に基づいて行ってください。
＊ＣＰ型枠擁壁の断面形状は構造計算によって安全を確認してください。
